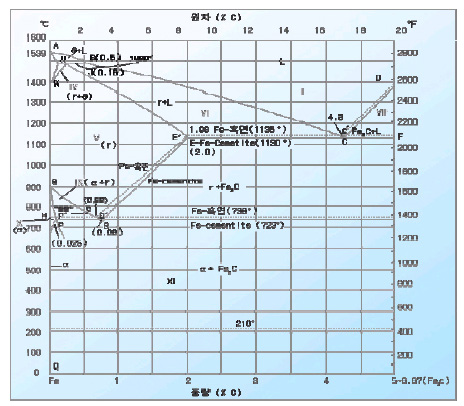

05. Fe-c 평행 상태도
순철에는 a, r, ㆁ의 3동소체가 있으며 이것은 역시 C를 용해 하며 a, r, ㆁ의 고용체를 만든다. ㆁ고용체는 723°C에서 0.025%C를 고용체는 1130°C에서 2.0% 고용체는 1490°C에서 0.1%의 C를 용해한다.
| A | 순철의 응고점(1593°C) | G | 순철의 A3 변태점(910°C[a]↔[r]) |
|---|---|---|---|
| AB | ㆁ고용체에 대한 액상선 | GOS | ㆁ고용체의 초석선 |
| AH | ㆁ고용체에 대한 고상선 | GP | C0.025% 이하의 순철에서 a고용체로부터 석출하는 온도 |
| BC | r고용체에 대한 고상선 | ||
| HJB | 포정선(1490°C) | M | 순철의 A2 변태점 |
| N | 순철의 A4 변태점(1400°C) | MO | 강의 A(sub>2변태선(768°C) |
| P | ㆁ고용체의 탄소포화점(0.02%C) | S | 공석점(732°C 약0.8%C)pearlite공점([a]↔[r]+[Fe3 C]) |
| C | Fe-C계의 공정점탄소량(1130°C , 4.3%C) | ||
| ECF | 공정선(C가 % ~ 6.67%) | E | r고용체의 C의 포화량(2.0%) |
| ES~Fe3C | Fe3C가 석출하는 온도 | ||
| PSK | A1 변태선(공석선) | ||
| PQ | a고용체의 탄소용해도 곡선 | ||
| Fe3C | 6.67%C을 함유하는 백색침상의 금속간화합물 |
